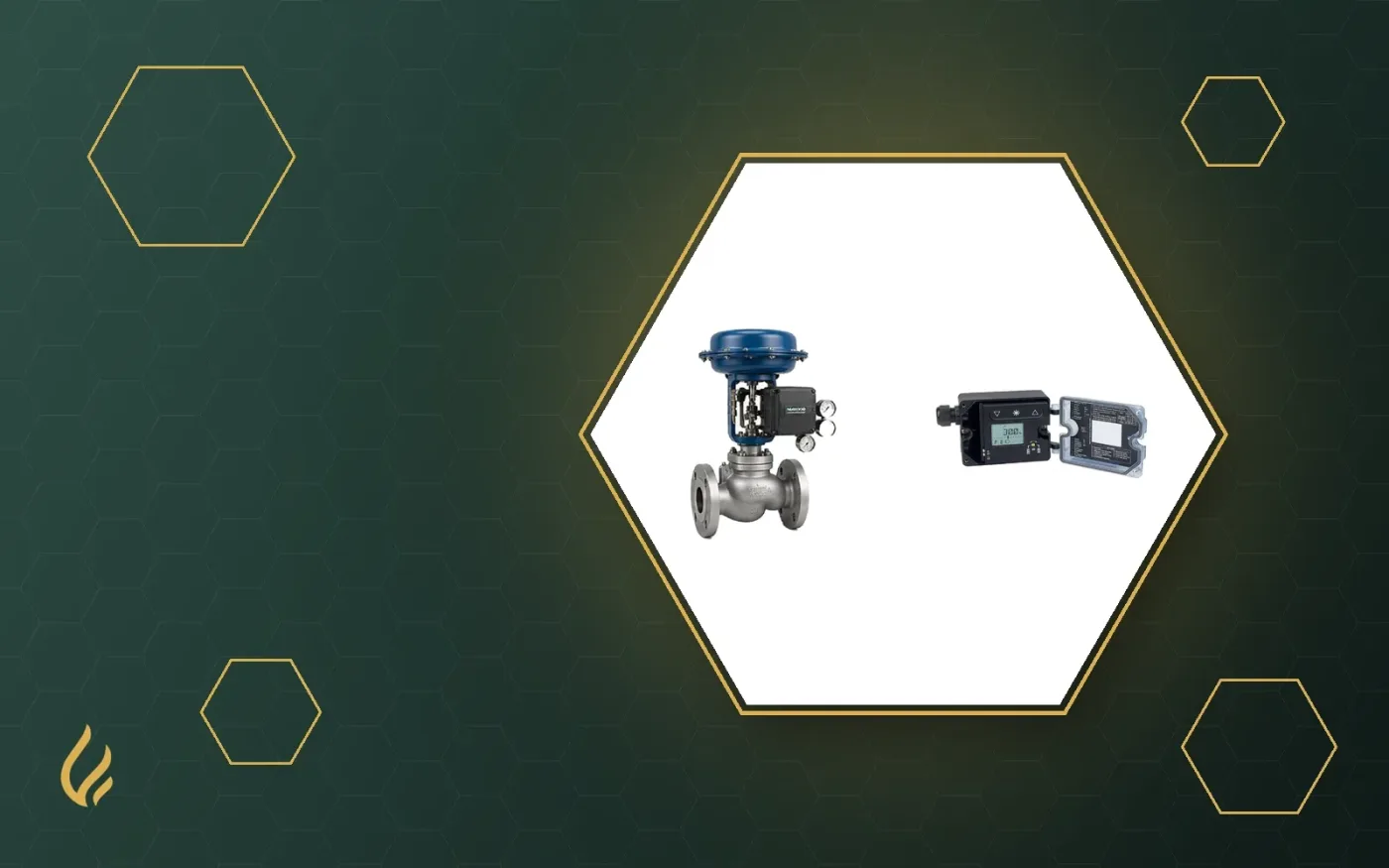

راهنمای جامع انتخاب شیر کنترل: سایزینگ، تریم، اکچویتور و پوزیشنر

در بیشتر واحدهای صنعتی، شیر کنترل تنها تجهیزی است که مستقیماً روی فرایند «عمل» می‌کند. ترانسمیترها و سیستم کنترل هرچقدر هم دقیق باشند، اگر شیر بیش از اندازه بزرگ، دارای اصطکاک زیاد یا مشخصه نامناسب باشد، حلقه نوسان می‌کند، انرژی هدر می‌رود و کیفیت محصول افت می‌کند. مطالعات میدانی نشان می‌دهد بخش قابل‌توجهی از حلقه‌های کنترلی ضعیف، ریشه در انتخاب یا نگهداری نادرست شیر دارند.

۱. داده‌های فرایند را کامل جمع‌آوری کنید

سایزینگ دقیق بدون داده دقیق ممکن نیست. برای هر شیر، اطلاعات زیر را در سه حالت حداقل، نرمال و حداکثر جمع‌آوری کنید:

• نوع سیال و فاز آن (مایع، گاز، بخار یا دوفازی)
• دبی جرمی یا حجمی
• فشار ورودی و فشار خروجی (افت فشار مجاز روی شیر)
• دمای فرایند، چگالی یا وزن مولکولی و ویسکوزیته
• فشار بخار و فشار بحرانی برای مایعات (جهت بررسی کاویتاسیون و فلشینگ)
• سایز و جنس لوله و کلاس فشاری خط

۲. ضریب جریان (Cv) را محاسبه کنید

ضریب جریان Cv نشان می‌دهد شیر در افت فشار یک psi چند گالن آب در دقیقه عبور می‌دهد. نرم‌افزارهای سایزینگ سازندگان، Cv مورد نیاز را بر اساس استاندارد IEC 60534 محاسبه می‌کنند. قاعده تجربی این است که در دبی نرمال، شیر بین ۶۰ تا ۸۰ درصد باز باشد و در دبی حداقل از ۱۰ تا ۲۰ درصد کمتر باز نشود. شیر بیش از حد بزرگ در نزدیکی نشیمنگاه کار می‌کند، به سایش سریع دچار می‌شود و کنترل‌پذیری ضعیفی دارد.

۳. نوع بدنه شیر را انتخاب کنید

۴. مشخصه تریم و کلاس نشتی

مشخصه جریان رابطه بین کورس شیر و دبی است. مشخصه درصد مساوی (Equal Percentage) در بیشتر حلقه‌های فشار و دبی که افت فشار شیر با تغییر بار تغییر می‌کند، رفتار پایدارتری دارد. مشخصه خطی (Linear) برای حلقه‌های سطح و جایی که افت فشار روی شیر تقریباً ثابت است، مناسب‌تر است. کلاس نشتی نشیمنگاه نیز طبق ANSI/FCI 70-2 تعیین می‌شود؛ کلاس IV برای اغلب سرویس‌ها کافی است و کلاس V یا VI برای قطع کامل جریان لازم است.

۵. کاویتاسیون، فلشینگ و نویز را جدی بگیرید

وقتی فشار مایع در گلوگاه شیر به زیر فشار بخار می‌رسد و دوباره بالا می‌رود، حباب‌ها با شدت فرومی‌پاشند و پدیده کاویتاسیون رخ می‌دهد که در مدت کوتاهی تریم و بدنه را تخریب می‌کند. راهکارها شامل تریم‌های چندمرحله‌ای ضدکاویتاسیون، تقسیم افت فشار بین چند المان و انتخاب جنس سخت‌کاری‌شده (مانند استلایت) است. در سرویس گاز با افت فشار زیاد نیز نویز آیرودینامیک باید با تریم‌های کاهش نویز کنترل شود.

۶. اکچویتور مناسب و وضعیت ایمنی

اکچویتورهای پنوماتیک دیافراگمی به‌دلیل سادگی، قابلیت اطمینان و امکان برگشت فنری رایج‌ترین گزینه‌اند. وضعیت شیر هنگام قطع هوا یا برق (Fail Open، Fail Close یا Fail Last) باید بر اساس تحلیل ایمنی فرایند تعیین شود؛ مثلاً شیر سوخت کوره معمولاً Fail Close و شیر آب خنک‌کننده Fail Open انتخاب می‌شود. نیروی اکچویتور باید بیشترین اختلاف فشار قطع (Shut-off ΔP) را با حاشیه کافی تحمل کند.

۷. پوزیشنر هوشمند؛ مغز شیر کنترل

پوزیشنر دیجیتال، سیگنال 4–20 mA را دریافت و موقعیت شیر را با دقت بالا تنظیم می‌کند. مزایای کلیدی آن عبارت‌اند از:

• جبران اصطکاک پکینگ و نیروهای فرایند
• راه‌اندازی و تنظیم خودکار در چند دقیقه
• عیب‌یابی پیشرفته مانند تست امضای شیر (Valve Signature) و پایش اصطکاک
• امکان تست کورس جزئی (PST) در شیرهای ایمنی
• ارتباط HART، Foundation Fieldbus یا PROFIBUS PA با سیستم مدیریت تجهیزات

چک‌لیست نهایی سفارش شیر کنترل

1. دیتاشیت فرایند در سه حالت کاری
2. Cv محاسبه‌شده و درصد بازشدگی در هر حالت
3. نوع بدنه، سایز، کلاس فشاری و نوع اتصال
4. جنس بدنه، تریم و پکینگ
5. مشخصه تریم و کلاس نشتی
6. نوع اکچویتور، فشار هوای ابزار و وضعیت ایمنی
7. نوع پوزیشنر، پروتکل و گواهی ضدانفجار
8. لوازم جانبی: سلونوئید، لیمیت‌سوئیچ، فیلتر رگلاتور

پرسش‌های متداول

آیا می‌توان شیر کنترل را یک سایز کوچک‌تر از لوله انتخاب کرد؟

بله و در بسیاری از موارد توصیه می‌شود. شیر کنترل بر اساس Cv انتخاب می‌شود، نه سایز لوله؛ استفاده از ریدیوسر و شیر کوچک‌تر کنترل‌پذیری را بهتر و هزینه را کمتر می‌کند.

چه زمانی شیر کنترل نیاز به تعمیر اساسی دارد؟

افزایش نوسان حلقه، نشتی از پکینگ یا نشیمنگاه و تغییر امضای شیر در عیب‌یابی پوزیشنر، نشانه‌های نیاز به سرویس هستند.
